non-Hermitian Hatano-Nelson Model

1 非厄米Hatano-Nelson (HN) 模型

考察HN模型的哈密顿量，

$H=\sum_{j} (t_r \hat{c}^{\dagger}_{j+1}\hat{c}_{j}+t_l \hat{c}^{\dagger}_{j}\hat{c}_{j+1})$

一般地，$t_l\neq t_r$，哈密顿量是非厄米的，这描述的是一个单原子链，其左右的耦合不等。于是一个直观的想法就是其中的态会趋向于一边，后面 我们会看到，这就是非厄米趋肤效应(non-Hermitian skin effect, NHSE)。

我们可以先回忆在厄米系统中的一个常用的结论，即在热力学极限下，系统开边界的能谱和周期边界的能谱是差不多的。然而，在非厄米系统中这 将失效，系统的OBC谱与PBC谱哪怕在热力学极限下也会有很大的不同。相应地，系统OBC和PBC的本征态也将完全不同。

为了直观地感受这一点，我们可以先得到数值上的非厄米HN模型的OBC和PBC谱，以及相应的本征态分布。

2 非厄米HN模型的能谱与本征态

数值结果

Winding number and NHSE

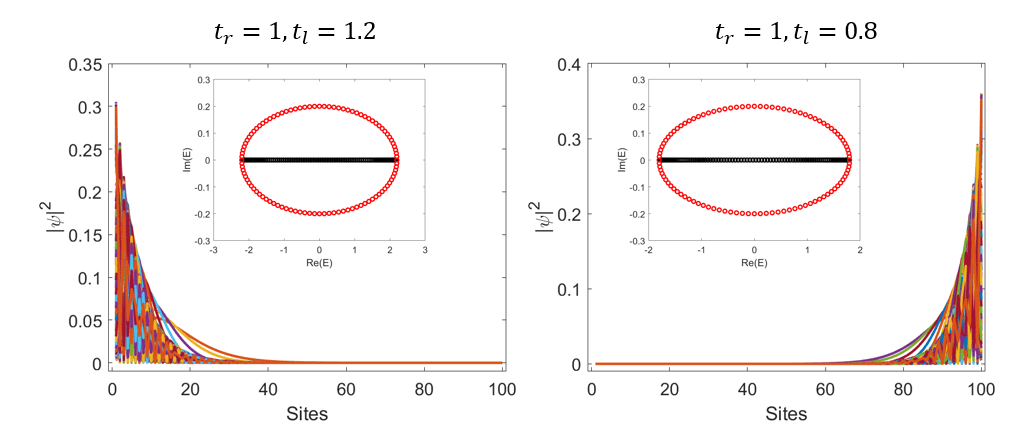

按照下面的MATLAB代码我们可以轻松得到开放边界下的本征态与能谱。可以发现，当$t_l$较大时态局域在左边界，当$t_r$较大时态局域在右边界，即存在趋肤效应，这与我们 前面的直觉相符。并且可以发现这里OBC的能谱是纯实的，并被PBC的谱所包围，即这里的谱是有winding的。而趋肤效应作为一种边界效应，可否被winding number描述呢？

The answer is yes! 通过将HN模型的哈密顿量变换到动量空间，可以得到PBC下的能谱为

$E_{PBC}(k)=t_r e^{-ik}+t_l e^{ik}\equiv t_r\dfrac{1}{\beta}+t_l\beta$

从而，定义winding number

$w=\dfrac{1}{2\pi}\oint {\dfrac{d}{d\beta}\arg{[E(\beta)-E_0]}d\beta}$

积分为k绕一圈。我们当然可以解析地算出上面两种趋肤方向对应的winding number，但是观察到上式的意义为PBC的谱绕参考点$E_0\in\mathbb{C}$环绕的圈数， 对于$E_0\in E_{OBC}$，当$t_l>t_r$时PBC绕其逆时针环绕，$w=+1$，表现为左趋肤；而$t_r>t_l$时顺时针绕圈，$w=-1$，表现为右趋肤。

于是我们可以建立PBC的winding number与OBC下趋肤方向的对应关系并从PBC谱预言OBC下的趋肤方向：

3 长程耦合的HN模型的双极趋肤

基于上面的讨论，一个自然的问题是，是否存在一个体系，其中既存在左趋肤又存在右趋肤，即双极趋肤。利用winding的结论，显然一个八字形的能谱将同时 具有$w=+1$和$w=-1$，从而给出双极趋肤，这可以通过在最一开始的HN模型上加入长程耦合来实现：

$H=\sum_{j} [(t_r \hat{c}^{\dagger}_{j+1}\hat{c}_{j}+t_l \hat{c}^{\dagger}_{j}\hat{c}_{j+1})+J_r \hat{c}^{\dagger}_{j+2}\hat{c}_{j}+J_l \hat{c}^{\dagger}_{j}\hat{c}_{j+2}]$

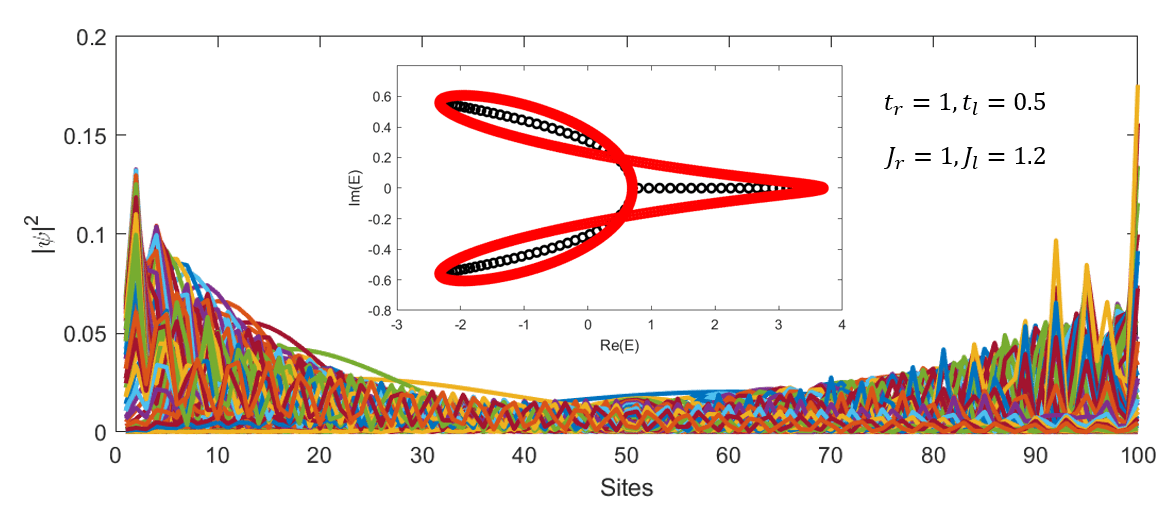

我们依旧可以给出PBC下的能谱$E_{p}=t_re^{-ik}+t_l e^{ik}+J_r e^{-2ik}+J_l e^{2ik}$，并得到OBC下的本征能与本征态。 【好吧能谱并不是八字形…】可以看到确实存在两个winding的区域，而本征态也确实出现了双极趋肤。但是需要注意的是，其他参数下可能并不会出现两种winding。

Appendix: MATLAB Codes

非厄米HN模型的趋肤效应与复能谱

% Parameters
tr=1;    %向左耦合
tl=0.8;  %向右耦合
N=100;   %总的格点数
H_obc=zeros(N,N);
H_pbc=zeros(N,N);

% OBC Hamiltonians and eigenspectrum
for j=1:N-1
    H_obc(j,j+1)=tl;
    H_obc(j+1,j)=tr;
end
[state_obc,energy_obc]=eig(H_obc);      % eigensystem of H_OBC
energy_obc=diag(energy_obc);            % 本征能
pro_obc=abs(state_obc).^2;              % 本征态

% PBC Hamiltonians and eigenspectrum
for j=1:N-1
    H_pbc(j,j+1)=tl;
    H_pbc(j+1,j)=tr;
end
H_pbc(N,1)=tl;
H_pbc(1,N)=tr;
[state_pbc,energy_pbc]=eig(H_pbc);      % eigensystem of H_OBC
energy_pbc=diag(energy_pbc);            % 本征能
pro_pbc=abs(state_pbc).^2;              % 本征态

figure(1)
plot(real(energy_obc),imag(energy_obc),'Ok',LineWidth=2)   %画开边界的复能谱
hold on
plot(real(energy_pbc),imag(energy_pbc),'Or',LineWidth=2)
xlabel('Re(E)')
ylabel('Im(E)')

figure(2)
plot(pro_obc,LineWidth=2)
xlabel('Sites')
ylabel('|\psi|^2')

长程HN模型的双极趋肤

tr=1;    %向左耦合
tl=0.5;  %向右耦合
N=100;   %总的格点数
Jr=1;    %向右的长程耦合
Jl=1.2;  %向左的长程耦合
H_obc=zeros(N,N);

for j=1:N-1
    H_obc(j,j+1)=tl;
    H_obc(j+1,j)=tr;
end
for j=1:N-2
    H_obc(j+2,j)=Jr;
    H_obc(j,j+2)=Jl;
end
[state_obc,energy_obc]=eig(H_obc);      % eigensystem of H_OBC
energy_obc=diag(energy_obc);            % 本征能
pro_obc=abs(state_obc).^2;              % 本征态

k=-pi:0.01:pi;
energy_pbc=tl.*exp(1i.*k)+tr.*exp(-1i.*k)+Jr.*exp(-2*1i.*k)+Jl.*exp(2*1i.*k);

figure(1)
plot(real(energy_obc),imag(energy_obc),'Ok',LineWidth=2)   %画开边界的复能谱
hold on
plot(real(energy_pbc),imag(energy_pbc),'Or',LineWidth=2)
xlabel('Re(E)')
ylabel('Im(E)')

figure(2)
plot(pro_obc,LineWidth=2)
xlabel('Sites')
ylabel('|\psi|^2')
